HPE Aruba AP-270-MNT-H2 Kit de Montaje en Pared y Techo para Dispositivos de Red
Descripción
Contenido del paquete
Soporte de montaje AP-270-MNT-H2 x 1
Tornillos M6x20 x 2
Guía de instalación (este documento)
Compatible con: HPE Aruba AP-318, AP-365, AP-367, AP-374, AP-375, AP-377, AP-584, AP-585, AP-587
Instalación
1. Utilice el AP-270-MNT-H2 como plantilla para marcar los cuatro puntos de montaje en la pared.
2. Utilice un taladro para hacer cuatro agujeros en las cuatro marcas del paso anterior.
3. Inserte un perno de anclaje (no incluido en el paquete) en cada orificio perforado.
4. Coloque el soporte de montaje sobre los pernos de anclaje y presione el soporte contra la pared.
5. Coloque las arandelas y la tuerca en el extremo roscado del perno y apriete la tuerca hasta que el montaje
El soporte está firmemente sujeto a la pared.

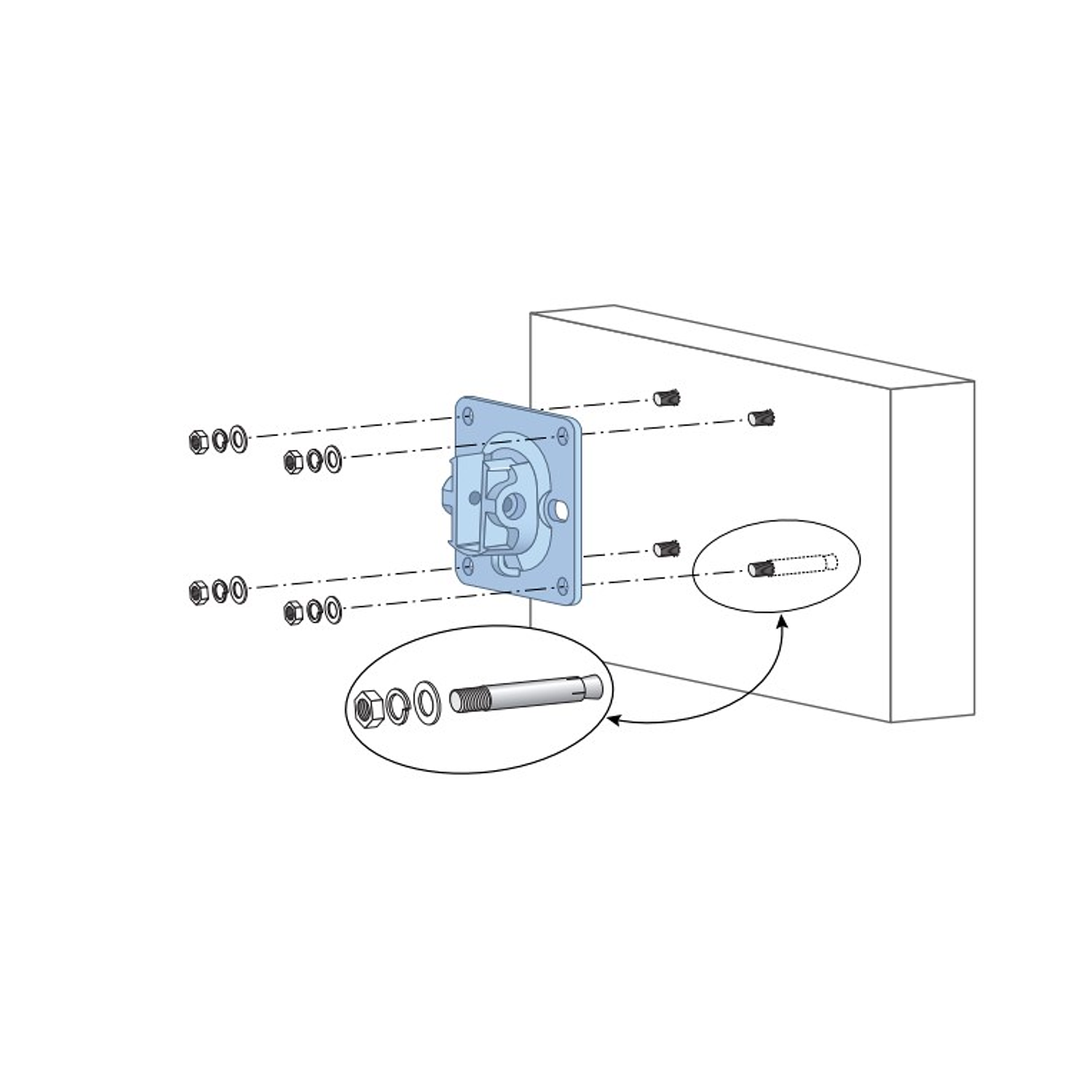

Figura 1 Fijación del soporte de montaje a una pared
6. Deslice el soporte del AP en la abertura del soporte de montaje y use dos tornillos M6x20.
incluido en el paquete para fijar el AP al soporte de montaje.

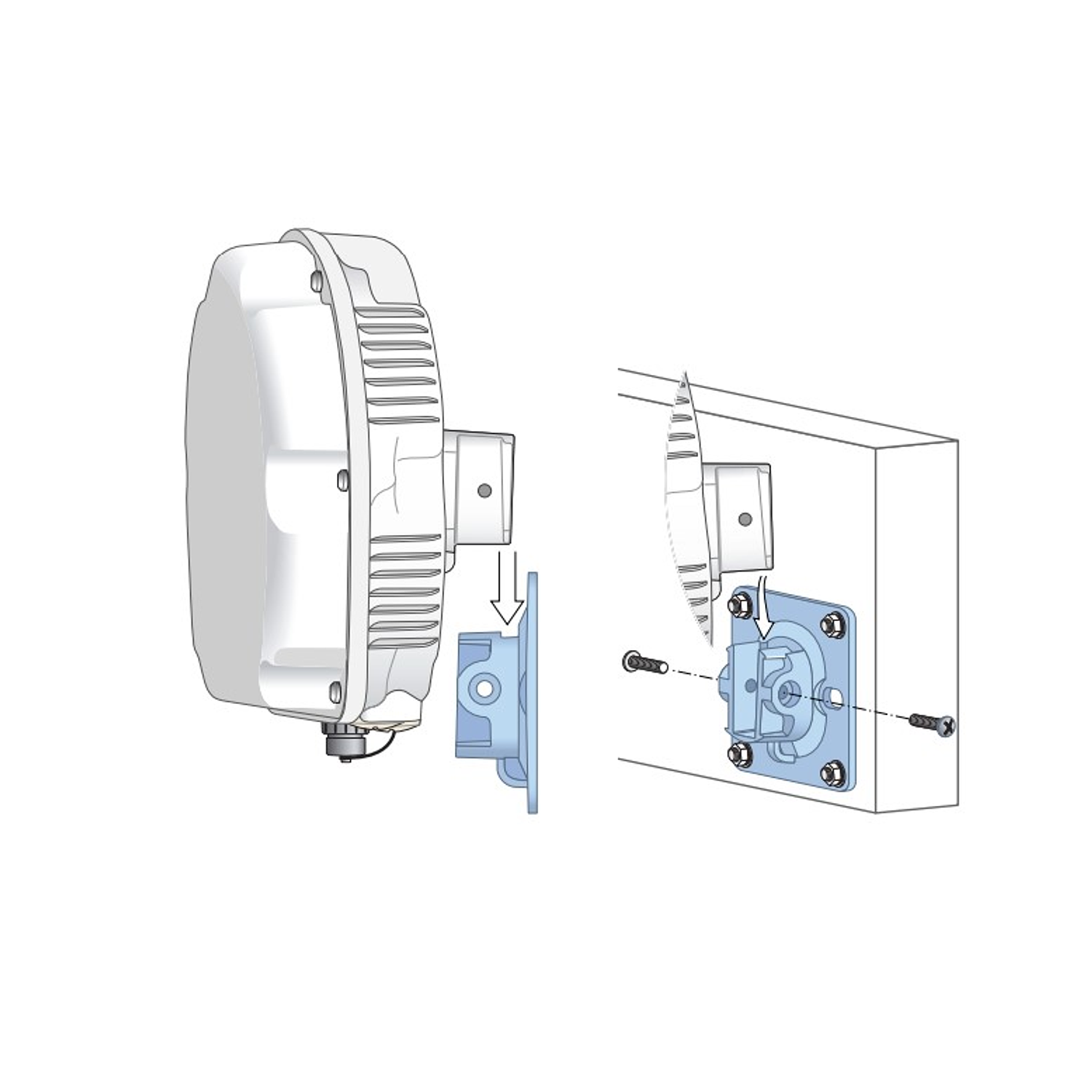

Figura 2 Conexión del AP al soporte de montaje
Figura 3 Conexión del AP al soporte de montaje (completado)
